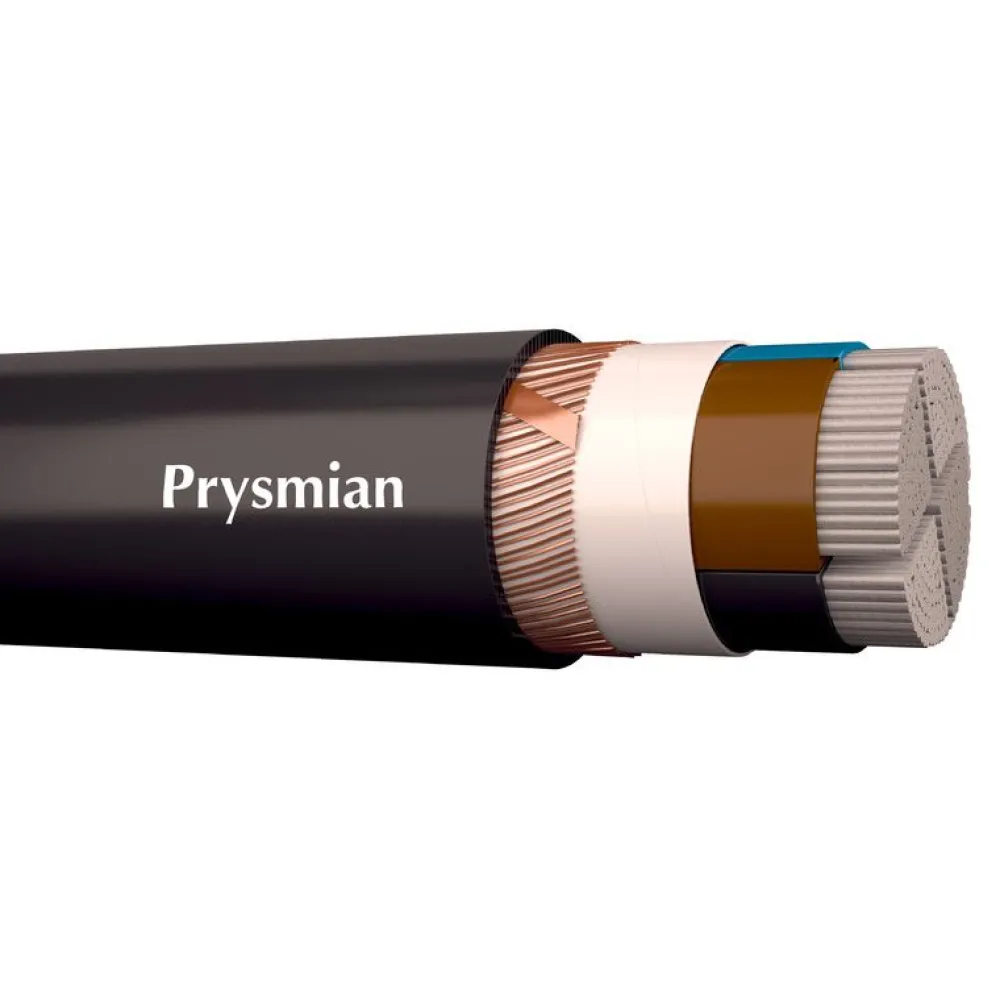

Voimakaapeli AMCMK 4×25/16 1 kV – Draka Discount

Alumiinijohtiminen PVC-eristeinen 1 kV voimakaapeli on kosketussuojattu 4½-johtiminen maakaapeli kiinteään asennukseen sisällä, ulkona ja maahan.

Kaapeli täyttää raaka-aineiltaan ROHS-direktiivin vaatimukset.

Vaihetunnistus:
• Sisäjohtimet: 4-johdinta: Sininen, ruskea, musta, harmaa

Tuotetiedot:

• Tuotemerkki: Draka
• Tuotenumero: S-0621855
• Korkeus: 27 mm
• Syvyys: 1000 mm
• Leveys: 27 mm
• Pituus: 1000 mm
• Halkaisija: 27 mm

• Valmistajan tuotekoodi: FI0621855E8
• GTIN-koodi: 6410006218554
• Sähkönumero: 0621855
• Valmistusmaa: Suomi
• Sertifikaatit ja hyväksynnät: CE-merkintä
• Tuotteen paino (kg): 0,82
• Poikkipinta-ala: 4 x 25 mm
• Johtimen ulkohalkaisija: 27 mm
• Nimellisjännite: Uo/U = 0,6/1 kV, Um = 1,2 kV
• Johtimen suurin sallittu lämpötila jatkuvassa käytössä: 70 °C
• Suurin sallittu lämpötila vikatilanteessa (kesto enintään 5 s): 160 °C
• Alin suositeltu käsittelylämpötila: -15 °C
• Vaihe- ja nollajohtimen tasavirtaresistanssi, maksimi (johdin 20 °C): 1.20 &#937/km
• Vaihe- ja nollajohtimen vaihtovirtaresistanssi (johdin 70 °C): 1.4 &#937/km
• PE-johtimen tasavirtaresistanssi, maksimi (johdin 20 °C): 1.15 &#937/km
• Induktanssi vaihetta kohti: 0.30 mH/km
• Käyttökapasitanssi: 0.45 &#956F/km
• Pienin sallittu taivutussäde asennusvedossa: 0.32 m
• Pienin sallittu taivutussäde lopullisessa asennuksessa: 0.23 m
• Suurin sallittu asennusvetovoima vetosukalla: 1.5 kN
• Suurin sallittu asennusvetovoima vetopäällä: 5.0 kN

Rakenne:

• Johdin: Muutamalankainen alumiinijohdin
• Eristys: Lyijytön PVC-muovi
• Kertaus: Eristetyt johtimet kerrattu yhteen
• Konsentrinen johdin: Kuparilankakerros ja kuparivastakierre
• Ulkovaippa: Musta lyijytön PVC-muovi

Kuormitettavuus:

• Maassa (johdin 70 °C): 100 A
• Ilmassa (johdin 70 °C): 83 A

Terminen oikosulkukestoisuus, suurin sallittu 1 sekunnin oikosulkuvirta:

• Vaihejohdin: 1.9 kA
• PE-johdin: 2.6 kA
• Pakkauksen leveys (mm): 18,00
• Pakkauksen korkeus (mm): 18,00
• Pakkauksen syvyys (mm): 1 000,00

Kaapeli myydään kelalta metritavarana ja katkaistaan tilattuun mittaan. Rahti sisältää tuotteen mittauksen, katkaisun määrämittaan ja mahd. kelan hinnan. Katkaistulla kaapelilla ei ole palautusoikeutta.
